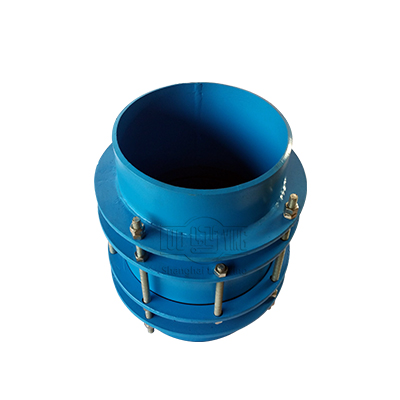

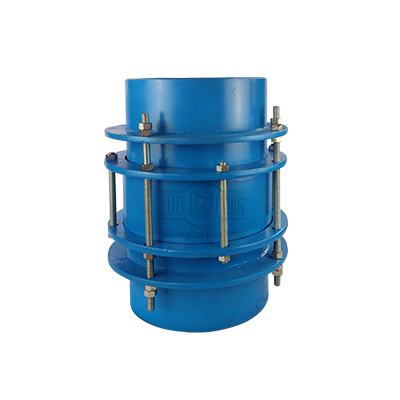

Junta de expansión limitada de extremo libre tipo prensa BY(SSJB-3)
Junta de expansión limitada de extremo libre tipo prensa BY(SSJB-3)

Junta de expansión limitada de extremo libre tipo prensa BY(SSJB-3)

[Nombre]: Junta telescópica limitada recubierta desmontable

[Presión nominal]: 0,6 MPa ~ 4,0 MPa

[Medio compatible]: Aire, aire comprimido, agua, agua de mar, aceite, álcali, etc.

[Material]: Fundición dúctil QT400-15, acero al carbono Q235A, acero fundido ZG230-45, acero 20

[Certificaciones]: Disponibles bajo petición

[Especificaciones]: Diámetro nominal DN65 mm hasta DN4000 mm, se suministra con cualquier perforación de brida y clasificación de presión estándar

Send MessageChat Online

Overview

La junta desmontable telescópica limitada recubierta es un producto mejorado, equipado con dispositivo limitador sobre la base de la junta de goma flexible holgada.

Mediante tuercas dobles en el valor máximo de compensación, limita el recorrido de la junta de goma. Garantiza eficazmente el funcionamiento seguro de la tubería, siendo especialmente ideal para tuberías con vibraciones intensas, cierta deflexión o instaladas en curvas.

Es apta para puntos de unión de tuberías soldadas. Durante la instalación para soldadura fija, ajuste la longitud de ambos extremos, para permitir la extensión, bloqueo y retracción de la tubería, asegurando la operación segura de la línea.

Esta junta es aplicable para soldadura de tubería en ambos lados. Procedimiento de montaje: afloje primero la prensacorona, ajuste la longitud necesaria, luego suelde los tubos cortos de ambos lados a la tubería de obra. Finalmente, apriete las tuercas en forma diagonal y realice el ajuste final.





Features

Acoplamientos autoanclantes y adaptadores de brida

Para tuberías de fundición dúctil o acero

Fáciles de usar e instalar

Instalación en cualquier clima

Se pueden instalar incluso bajo el agua

Mayor facilidad de montaje en tuberías ovales

Ideal para tuberías de alcantarillado por bombeo

Specification

NONombreCantidadMaterial
1Cuerpo2QT400-15，Q235A,ZG230-450,20
2Junta2NBR，EPDM
3Tapa1Q235A， 20，16Mn
4Tubo corto limitador2Q235A，16，16Mn
5Tuerca7nQ235A,20，1Cr18Ni9Ti
6Espárrago largonQ235A,35，1Cr18Ni9Ti
7PernonQ235A,35，1Cr18Ni9Ti



Diámetro nominal DNDiámetro exterior de tubería DwTamaño de tipoLongitud de compensación LCantidad de pernos - Rosca
DwDoDLL10.6-1.6Mpa2.5Mpa
657676155645180902-M122-M12
808989165
1001081081952-M16
114114195
125133133225
140140225
1501591592552-M163-M16
168168255
200219219310
2502732733753-M204-M20
3003253254406552201105-M20
3503773774904-M20
400426426540
4504804805905-M206-M20
500530530645
600630630750
7007207208506-M207-M20
80082082096510752901506-M248-M24
90092092010657-M249-M24
1000102010201165
12001220122013658-M2410-M24
14001420142815909-M2712-M27
1500152015281690
160016201628179510-M2714-M27
180018201828200011-M2715-M30
200020202030220012-M2716-M30
220022202230242013-M27-
2400242024302635   14-M30
260026202630283515-M30
280028202830304016-M33
300030203030324017-M33
3200322032303440113040026018-M33
340034203430364019-M33
360036203630386020-M33
380038203830408020-M36
400040204030430021-M36

Junta desmontable telescópica limitada de cubierta holgada

Es apta para puntos de unión de tuberías soldadas. Para la instalación de soldadura fija, ajuste previamente la longitud de ambos extremos, para que la tubería pueda extenderse, bloquearse y retraerse libremente, garantizando el funcionamiento seguro y estable a largo plazo del sistema de tuberías.
